Kệ Eurorack Shuttle 4 chiều

Four-Way Shuttle Racking | Smart Storage System

Hệ thống Four-Way Shuttle là giải pháp tiên tiến trong lĩnh vực lưu trữ tự động mật độ cao, mang lại khả năng linh hoạt vượt trội, tốc độ xử lý nhanh và hiệu quả cao trong việc quản lý hàng hóa dạng pallet. Khác với các hệ thống shuttle truyền thống chỉ di chuyển theo một hướng, hệ thống này cho phép robot di chuyển theo bốn chiều: tiến, lùi, trái và phải. Nhờ khả năng di chuyển đa chiều, robot có thể linh hoạt chuyển đổi giữa các dãy kệ và lối chính mà không cần đến xe nâng, từ đó giúp giảm chi phí nhân công và nâng cao hiệu suất vận hành kho. Bằng cách tận dụng tối đa cả không gian theo phương ngang lẫn phương đứng, hệ thống giúp tăng đáng kể sức chứa trong cùng một diện tích kho.

Liên hệ

Thông số kĩ thuật của Robot Eurorack Shuttle 4 chiều

THÔNG SỐ	CHI TIẾT
Tải trọng định mức	1600 ~ 2000 kg
Tốc độ di chuyển	1.5 – 2.0 m/s
Tốc độ khi có tải	45 ~ 50 m/phút
Tốc độ khi không tải	70 ~ 75 m/phút
Thời gian đổi hướng	2.5 giây
Độ chính xác định vị	±2 mm
Dung lượng pin	40 AH
Thời gian sạc	1.5 – 3 giờ
Loại pin	Lithium Iron Phosphate (LFP)
Thời gian hoạt động	8 – 10 giờ
Nhiệt độ hoạt động	-30°C ~ 50°C

Thành phần cấu tạo của hệ thống kệ Eurorack Shuttle 4 chiều

1. Khung kệ và thanh dẫn hướng: Được gia công từ thép chất lượng cao, các bộ phận này có khả năng chịu tải vượt trội, đảm bảo độ bền và ổn định lâu dài cho toàn bộ hệ thống.

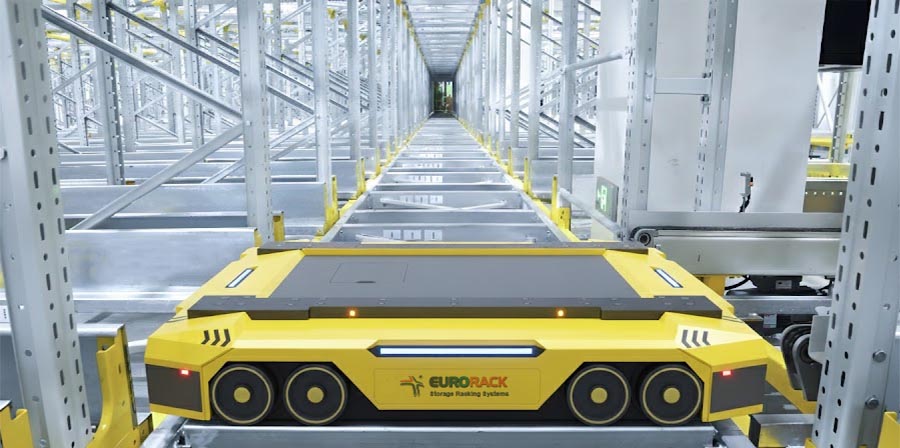

2. Eurorack Four-Way Shuttle: Robot shuttle thông minh có khả năng xử lý pallet tải trọng từ 1500 đến 2000 kg, vận hành với tốc độ lên đến 72 m/phút, đảm bảo quá trình di chuyển pallet diễn ra nhanh chóng và an toàn.

3. Thang nâng tự động (Lift Platform): Thiết bị nâng chuyển shuttle và pallet giữa các tầng kệ với độ chính xác cao, hỗ trợ quá trình lưu chuyển hàng hóa nhanh và ổn định.

4. Trạm sạc thông minh: Sử dụng pin lithium, cho phép sạc nhanh trong vòng 90 phút, đáp ứng thời gian vận hành liên tục đến 8 giờ trong kho lạnh và 10 giờ trong môi trường kho thông thường.

5. Phần mềm quản lý kho (WMS/WCS): Tích hợp hệ thống quản lý kho thông minh (WMS) và hệ thống điều khiển kho (WCS), giúp quản lý vị trí pallet chính xác, điều hướng shuttle hiệu quả và dễ dàng kết nối với các hệ thống doanh nghiệp như ERP hoặc SAP.

6. Cảm biến an toàn: Tự động phát hiện người và chướng ngại vật, đảm bảo an toàn tuyệt đối trong quá trình vận hành.

7. Hệ thống tích hợp: Hệ thống shuttle của Eurorack có thể tích hợp linh hoạt với các giải pháp tự động hóa khác như băng tải, xe tự hành (AGV) và robot công nghiệp, tạo nên một chuỗi vận hành tự động hóa toàn diện.

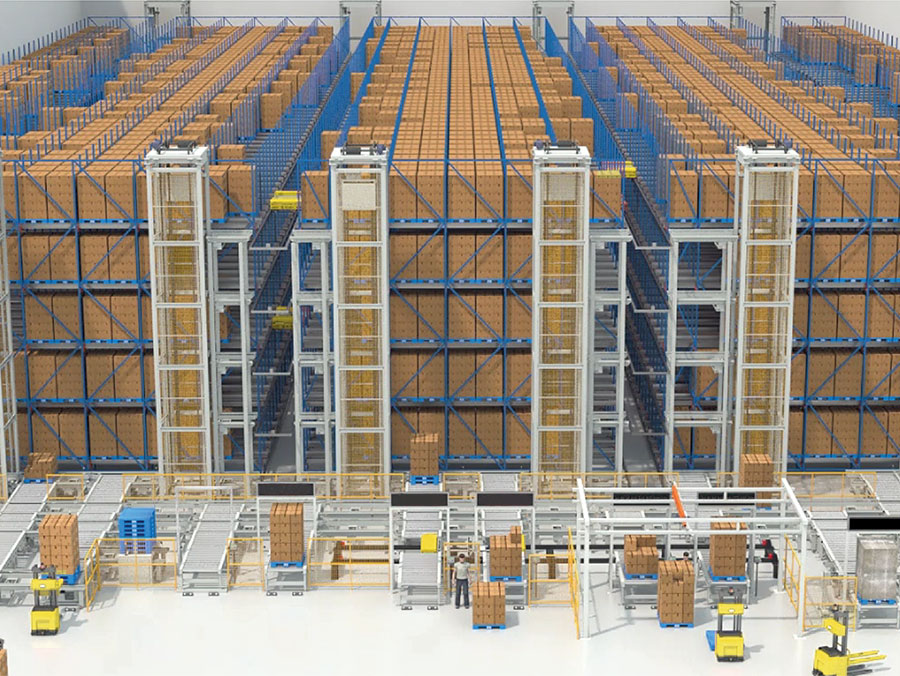

kệ shuttle 4 chiều

Ưu điểm của hệ thống kệ Eurorack Shuttle 4 chiều

Di chuyển linh hoạt theo mọi chiều

Hệ thống Eurorack Four-Way Shuttle được thiết kế để di chuyển linh hoạt theo bốn chiều: tiến, lùi, trái và phải. Nhờ đó, pallet có thể được chuyển đổi dễ dàng giữa các dãy kệ và lối chính mà không cần can thiệp thủ công, giúp tối ưu hóa không gian kho và thúc đẩy quá trình tự động hóa diễn ra trơn tru.

Tốc độ cao, độ chính xác vượt trội

Hệ thống vận hành với tốc độ lên đến 2 m/s cùng độ chính xác định vị trong phạm vi ±2 mm, hỗ trợ xử lý pallet nhanh chóng mà vẫn đảm bảo an toàn và ổn định. Nhờ hiệu suất này, toàn bộ quy trình kho vận diễn ra nhanh hơn mà không làm giảm độ tin cậy trong thao tác.

Thiết kế mở rộng linh hoạt và mô-đun hóa

Eurorack xây dựng hệ thống theo cấu trúc mô-đun, dễ dàng nâng cấp và mở rộng trong tương lai. Doanh nghiệp có thể gia tăng sức chứa cả theo chiều ngang lẫn chiều cao mà không làm gián đoạn vận hành hay cần thay đổi cấu trúc kho quá lớn.

Tùy chỉnh theo nhu cầu đặc thù

Mỗi hệ thống shuttle của Eurorack đều có thể được tùy chỉnh để phù hợp với các điều kiện kho khác nhau như tải trọng lớn, không gian hạn chế, hoặc môi trường khắc nghiệt như kho lạnh, khu vực nhiệt độ cao hoặc bụi bẩn. Những điều chỉnh này giúp đảm bảo hoạt động ổn định trong nhiều ngành như thực phẩm, hóa chất và logistics bên thứ ba.

Tích hợp phần mềm thông minh

Hệ thống shuttle được kết nối liền mạch với phần mềm quản lý và điều khiển kho, cho phép giám sát theo thời gian thực, tự động phân công nhiệm vụ và đồng bộ hóa tồn kho. Sự tích hợp này giúp giảm thiểu sai sót và nâng cao hiệu quả ra quyết định trong toàn bộ chuỗi cung ứng.

Hệ thống pin hiệu quả

Các robot shuttle của Eurorack sử dụng pin lithium iron phosphate với thời gian hoạt động dài và khả năng sạc nhanh. Thời gian sạc đầy chỉ từ 1,5 đến 3 giờ, đảm bảo duy trì hoạt động liên tục trong nhiều ca làm việc.

Cấu tạo chắc chắn và bền bỉ

Hệ thống được thiết kế để vận hành hiệu quả trong điều kiện khắt khe, với dải nhiệt độ từ -30 đến 50 độ C. Các linh kiện cấu thành đều được chọn lọc kỹ lưỡng nhằm đảm bảo độ bền, độ ổn định và giảm thiểu yêu cầu bảo trì.

Chuyên gia hàng đầu trong lĩnh vực tự động hóa kho

Với hơn 15 năm kinh nghiệm trong lĩnh vực kệ kho và tự động hóa, Eurorack cung cấp các giải pháp thiết kế riêng phù hợp với từng doanh nghiệp, được hỗ trợ bởi đội ngũ kỹ sư chuyên sâu và dịch vụ kỹ thuật nhanh chóng. Hệ thống của chúng tôi đã được các doanh nghiệp toàn cầu tin tưởng nhằm nâng cao hiệu suất kho và sẵn sàng cho sự phát triển lâu dài.

Nguyên lý hoạt động của kệ Four-Way Shuttle

Quy trình nhập hàng (In-feed/Putaway)

1. Khởi tạo tác vụ từ hệ thống WMS: Hệ thống quản lý kho (WMS) sẽ khởi tạo một tác vụ lưu trữ dựa trên dữ liệu tồn kho thời gian thực, loại hàng hóa và thuật toán tối ưu hóa không gian. Tác vụ này sau đó được chuyển đến hệ thống Eurorack Four-Way Shuttle để thực hiện.

2. Pallet đến trạm nhập: Pallet được vận chuyển đến trạm nhập bằng xe nâng, băng tải hoặc xe tự hành AGV. Cảm biến tại khu vực nhập hàng sẽ phát hiện pallet và xác nhận trạng thái sẵn sàng để xử lý.

3. Chuyển lệnh điều khiển từ WCS đến shuttle: Hệ thống điều khiển kho (WCS) sẽ truyền lệnh điều khiển chi tiết đến robot shuttle của Eurorack, bao gồm thông tin về kích thước, trọng lượng pallet và vị trí lưu trữ cụ thể trong hệ thống kệ.

4. Tiếp nhận pallet và di chuyển ngang: Shuttle tự động di chuyển đến trạm nhập. Nhờ vào cơ cấu càng thu vào hoặc bàn nâng tích hợp, shuttle sẽ nâng pallet một cách an toàn và bắt đầu di chuyển theo phương ngang trong hệ thống kệ. Với khả năng di chuyển bốn chiều (tiến, lùi, trái, phải), shuttle có thể linh hoạt vượt qua cả các dãy kệ lẫn lối đi chính mà không cần xe nâng hay chuyển đổi ray dẫn hướng.

5. Đặt pallet vào vị trí và xác nhận hoàn tất: Khi đến đúng vị trí lưu trữ, shuttle nhẹ nhàng đặt pallet vào khung kệ. Cảm biến tích hợp đảm bảo độ chính xác định vị ở mức từng milimet. Sau khi hoàn tất, shuttle gửi tín hiệu xác nhận về hệ thống WCS để cập nhật trạng thái trên WMS, đảm bảo pallet đã được lưu trữ thành công.

Quy trình xuất hàng (Out-feed / Retrieval)

1. Khởi tạo tác vụ xuất hàng từ WMS: Khi có yêu cầu xuất pallet để giao hàng hoặc xử lý đơn hàng, hệ thống WMS sẽ tạo tác vụ xuất kho và gửi lệnh truy xuất đến WCS. Hệ thống sau đó điều động shuttle Eurorack để thực hiện yêu cầu.

2. Shuttle di chuyển đến vị trí lưu trữ: Shuttle sẽ tự động điều hướng trong hệ thống kệ để đến đúng vị trí chứa pallet cần lấy. Quá trình điều hướng dựa trên mã QR, thẻ RFID và công nghệ căn chỉnh laser tiên tiến, đảm bảo shuttle di chuyển chính xác và mượt mà.

3. Lấy pallet ra khỏi kệ: Sau khi định vị chính xác, shuttle sẽ nâng pallet ra khỏi khay chứa bằng cơ cấu nâng tích hợp. Các cảm biến an toàn và hệ thống nhận diện tải trọng giúp đảm bảo việc di chuyển ổn định và an toàn trong suốt quá trình.

4. Vận chuyển đến trạm xuất: Shuttle tiếp tục di chuyển đến trạm xuất, nơi pallet sẽ được đặt lên băng tải, xe AGV hoặc điểm giao nhận sẵn sàng cho xe nâng hoặc hệ thống chuyển tải tự động tiếp nhận.

5. Cập nhật hệ thống và hoàn tất tác vụ: Khi pallet đã được giao thành công, hệ thống Eurorack Four-Way Shuttle sẽ gửi tín hiệu đến WCS để cập nhật trạng thái tồn kho trên WMS, đảm bảo dữ liệu luôn được đồng bộ theo thời gian thực và quy trình vận hành diễn ra trơn tru.

Nguyên lý hoạt động của kệ shuttle 4 chiều

Lợi ích đặc biệt của kệ Four-Way Shuttle

Tối ưu hóa không gian lưu trữ: Gia tăng mật độ lưu trữ lên đến 85–90%, giúp giảm đáng kể diện tích nhà kho mà không cần mở rộng không gian.
Tự động hóa hoàn toàn: Giảm thiểu chi phí nhân công, hạn chế sử dụng xe nâng và rủi ro trong quá trình vận hành.
Tốc độ cao và linh hoạt: Thời gian xử lý mỗi pallet dưới 3 phút, đảm bảo hiệu suất khai thác tối đa cho toàn bộ hệ thống.
Vận hành ổn định, bền bỉ: Hoạt động hiệu quả trong điều kiện khắc nghiệt từ -30°C đến 50°C, phù hợp cho cả kho lạnh và kho thông thường.
An toàn tuyệt đối: Trang bị cảm biến phát hiện người và vật cản, giúp giảm thiểu nguy cơ va chạm trong quá trình vận hành.

Ứng dụng đa ngành của hệ thống kệ Four-Way Shuttle

Hệ thống Four-Way Shuttle sở hữu tính linh hoạt cao, có thể thích nghi với nhiều môi trường kho bãi và sản xuất khác nhau. Giải pháp này đặc biệt phù hợp cho các khu vực lưu trữ mật độ cao, bao gồm nguyên vật liệu đầu vào, bán thành phẩm và thành phẩm, đồng thời tối ưu hiệu quả vận hành tại các trung tâm logistics, hỗ trợ tốt cho quá trình trung chuyển và phân phối hàng hóa theo khu vực.

Trong các nhà máy sản xuất thông minh, hệ thống còn đóng vai trò là giải pháp lưu trữ cạnh dây chuyền, đảm bảo linh kiện được cấp phát kịp thời và chính xác đến từng công đoạn sản xuất.

Công nghệ này cũng đặc biệt lý tưởng cho các môi trường yêu cầu kiểm soát nhiệt độ nghiêm ngặt, như kho lạnh hoặc các cơ sở xử lý thực phẩm tươi sống như rau củ và trái cây.

Bên cạnh đó, hệ thống Four-Way Shuttle còn rất phù hợp với các mô hình kho tự động không người vận hành, hoạt động trong điều kiện ánh sáng yếu hoặc hoàn toàn không có ánh sáng, vẫn duy trì hiệu suất ổn định mà không cần can thiệp thủ công.

Vì sao nên chọn kệ Four-Way Shuttle của Eurorack?

Với hơn 15 năm kinh nghiệm trong sản xuất và triển khai hệ thống kho tự động, Eurorack đã xây dựng được uy tín vững chắc nhờ vào việc cung cấp các giải pháp đáng tin cậy, hiệu suất cao và đáp ứng các tiêu chuẩn quốc tế. Từ khâu lên ý tưởng ban đầu đến khi hệ thống được vận hành hoàn chỉnh, mọi giai đoạn đều do Eurorack trực tiếp đảm nhiệm, bao gồm thiết kế hệ thống, sản xuất chính xác, lắp đặt tại chỗ và bảo trì kỹ thuật. Quy trình khép kín này giúp đảm bảo sự phối hợp nhịp nhàng, tối ưu chi phí và duy trì chất lượng đồng bộ cho toàn bộ dự án.

Hiểu rằng mỗi kho hàng đều có những đặc thù riêng, Eurorack cung cấp các giải pháp linh hoạt và được thiết kế riêng biệt, phù hợp với từng ngành công nghiệp, mặt bằng kho, điều kiện môi trường và yêu cầu vận hành cụ thể. Dù ứng dụng trong nhà máy sản xuất thông minh, kho lạnh hay trung tâm phân phối mật độ cao, mỗi hệ thống đều được tối ưu để đảm bảo hiệu suất bền vững và khả năng mở rộng lâu dài.

Ngay cả sau khi hệ thống được bàn giao, Eurorack vẫn đồng hành cùng khách hàng thông qua dịch vụ hỗ trợ kỹ thuật 24/7, phản hồi nhanh chóng và cung cấp phụ tùng thay thế chính hãng một cách ổn định. Cam kết dịch vụ dài hạn này giúp duy trì độ sẵn sàng của hệ thống, đảm bảo an toàn và nâng cao hiệu quả vận hành liên tục.

Được nhiều doanh nghiệp toàn cầu trong nhiều lĩnh vực khác nhau tin tưởng, Eurorack không chỉ là nhà cung cấp công nghệ tự động hóa mà còn là đối tác chiến lược, luôn hướng đến việc nâng cao hiệu quả vận hành kho hiện tại và đồng hành cùng khách hàng trong việc chinh phục những thách thức và cơ hội trong tương lai.
